產品簡介

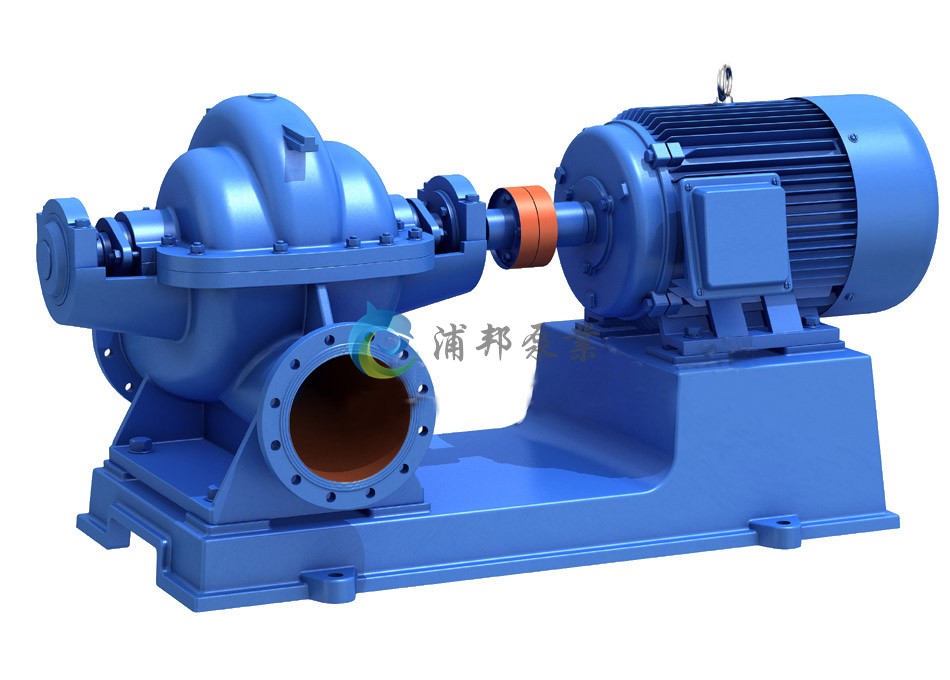

S型單級雙吸離心泵是新型節能臥式中開泵，供輸送清水或物理化學性質類似于水的其他液體，根據用戶需求，通過改變泵結構及材質可用于輸送多泥砂水或各類腐蝕性液體，該系列泵適用于工廠、礦山、城市給排水、電站、農田排灌及各種水利工程。
結構說明
本型泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電機。從傳動方向看去，水泵為順時針方向旋轉(根據用戶需要亦可改為逆時針方向旋轉)。
泵主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。
泵體與泵蓋構成葉輪的工作室。在進出水法蘭上，制有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，制有放水的管螺孔。
經過靜平衡校驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。
泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。
雙吸密封環用以減少水泵壓水室的水漏回吸水室。
泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。
軸封為軟填料密封(根據用戶需要可采用機械密封結構)。
性能參數
|
型號
|
流量Q
( m3/h) |
揚程H
(m) |
轉速n
(r/min) |
功率(KW)
|
效率η
(%) |
汽蝕余量(NPSH)r(m)
|
|
|
軸功率
|
電機功率
|
||||||
|
100S90
|
80
|
90
|
2950
|
30.1
|
37
|
65
|
2.5
|
|
100S90A
|
72
|
75
|
23
|
30
|
64
|
2.5
|
|
|
150S100
|
160
|
100
|
59.8
|
75
|
73
|
3.5
|
|
|
150S78
|
160
|
78
|
45
|
55
|
73.5
|
3.5
|
|
|
150S78A
|
144
|
62
|
33.8
|
45
|
72
|
3.5
|
|
|
150S50
|
160
|
50
|
27.3
|
37
|
80
|
3.9
|
|
|
150S50A
|
144
|
40
|
20.9
|
30
|
75
|
3.9
|
|
|
150S50B
|
133
|
36
|
18.6
|
22
|
70
|
3.9
|
|
|
200S95
|
280
|
95
|
91.7
|
110
|
79.2
|
5.3
|
|
|
200S95A
|
270
|
75
|
73.5
|
90
|
75
|
5.3
|
|
|
200S63
|
280
|
63
|
58.3
|
75
|
82.7
|
5.8
|
|
|
200S63A
|
270
|
46
|
45.1
|
55
|
75
|
5.8
|
|
|
200S42
|
280
|
42
|
38.1
|
45
|
84.2
|
6
|
|
|
200S42A
|
270
|
36
|
33.1
|
37
|
80
|
6
|
|
|
250S65
|
485
|
65
|
1450
|
109
|
132
|
78.6
|
3
|
|
250S65A
|
468
|
54
|
89.4
|
110
|
77
|
3
|
|
|
250S39
|
485
|
39
|
61.5
|
75
|
83.6
|
3.2
|
|
|
250S39A
|
468
|
30.5
|
49.3
|
55
|
79
|
3.2
|
|
|
250S24
|
485
|
24
|
36.9
|
45
|
85.8
|
3.5
|
|
|
250S24A
|
414
|
20.3
|
27.6
|
37
|
83
|
3.5
|
|
|
250S14
|
485
|
14
|
21.5
|
30
|
85.8
|
3.8
|
|
|
250S14A
|
432
|
11
|
15.8
|
18.5
|
82
|
3.8
|
|
|
300S110
|
790
|
110
|
295.7
|
440
|
80
|
4
|
|
|
300S90
|
790
|
90
|
242.8
|
315
|
79.6
|
4
|
|
|
300S90A
|
756
|
78
|
217
|
280
|
74
|
4
|
|
|
300S90B
|
720
|
67
|
180
|
220
|
73
|
4
|
|
|
300S58
|
790
|
58
|
149.9
|
180
|
84.2
|
4.4
|
|
|
300S58A
|
720
|
49
|
118.6
|
160
|
81
|
4.4
|
|
|
300S58B
|
684
|
43
|
100
|
132
|
80
|
4.4
|
|
|
300S32
|
790
|
32
|
79.2
|
110
|
86.8
|
4.6
|
|
|
300S32A
|
720
|
26
|
60.7
|
75
|
84
|
4.6
|
|
|
300S19
|
790
|
19
|
47
|
55
|
86.8
|
5.2
|
|
|
300S19A
|
720
|
16
|
39.2
|
45
|
80
|
5.2
|
|
|
300S12
|
790
|
12
|
30.4
|
37
|
84.8
|
5.5
|
|
|
300S12A
|
684
|
10
|
3.9
|
30
|
78
|
5.5
|
|
|
350S125
|
1260
|
125
|
534
|
710
|
80.5
|
5.4
|
|
|
350S125A
|
1181
|
112
|
462
|
630
|
78
|
5.4
|
|
|
350S125B
|
1098
|
96
|
373
|
500
|
77
|
5.4
|
|
|
350S75
|
1260
|
75
|
303
|
355
|
85.2
|
5.8
|
|
|
350S75A
|
1170
|
65
|
247
|
280
|
84
|
5.8
|
|
|
350S75B
|
1080
|
55
|
197
|
220
|
82
|
5.8
|
|
|
350S44
|
1260
|
44
|
173
|
220
|
87.5
|
6.3
|
|
|
350S44A
|
1116
|
36
|
131
|
160
|
84
|
6.3
|
|
|
350S26
|
1260
|
26
|
102
|
132
|
87.5
|
6.7
|
|
|
350S26A
|
1116
|
21.5
|
78.8
|
90
|
83
|
6.7
|
|
|
350S16
|
1260
|
16
|
64.5
|
75
|
85.3
|
7.1
|
|
|
350S16A
|
1044
|
13.4
|
48.8
|
55
|
48
|
7.1
|
|
|
500S98
|
2020
|
95
|
970
|
678
|
800
|
79.5
|
4
|
|
500S98A
|
1872
|
83
|
540
|
630
|
78.5
|
4
|
|
|
500S98B
|
1746
|
74
|
452
|
560
|
78
|
4
|
|
|
500S59
|
2020
|
59
|
391
|
450
|
83
|
4.5
|
|
|
500S59A
|
1872
|
49
|
333
|
400
|
75
|
4.5
|
|
|
500S59B
|
1746
|
40
|
257
|
315
|
74
|
4.5
|
|
|
500S35
|
2020
|
35
|
219
|
280
|
88
|
4.8
|
|
|
500S35A
|
1746
|
27
|
151
|
220
|
85
|
4.8
|
|
|
500S22
|
2020
|
22
|
144.1
|
185
|
84
|
5.2
|
|
|
500S22A
|
1746
|
17
|
101
|
132
|
80
|
5.2
|
|
|
500S13
|
2020
|
13
|
86.2
|
110
|
83
|
5.7
|
|
|
600S75
|
3170
|
75
|
727
|
800
|
89
|
7.5
|
|
|
600S75A
|
2880
|
65
|
580
|
630
|
88
|
7.5
|
|
|
600S47
|
3170
|
47
|
465
|
560
|
88
|
7.5
|
|
|
600S32
|
3170
|
32
|
310
|
400
|
89
|
7.5
|
|
|
600S32A
|
2880
|
27
|
238
|
280
|
89
|
7.5
|
|
|
600S22
|
3170
|
22
|
223
|
280
|
85
|
7.5
|
|
|
600S22A
|
2880
|
18.2
|
168.5
|
200
|
84.5
|
7.5
|
|
